Każdy, kto pracuje ze sprzętem outdoorowym, instrumentami precyzyjnymi lub częściami przemysłowymi, prawdopodobnie popełnił ten podstawowy błąd przy zakupie etui ochronnego: spędzasz wieki na porównywaniu stopni ochrony IP67, materiałów i konstrukcji obudowy, a potem przychodzi etui i okazuje się, że Twój sprzęt nie pasuje – lub piankowa wyściółka jest tak luźna, że Twój sprzęt grzechota przez całą podróż i ledwo otrzymuje jakąkolwiek ochronę.
Zakup etui ochronnego nigdy nie jest decyzją „wystarczająco bliską”. Wybór odpowiedniego rozmiaru i odpowiedniej grubości pianki ma ogromne znaczenie dla tego, czy Twój sprzęt będzie faktycznie chroniony.
Pierwszym błędem popełnianym przez większość ludzi jest błędne odczytanie specyfikacji rozmiaru.
Arkusze specyfikacji etui ochronnych prawie zawsze zawierają zarówno wymiary zewnętrzne, jak i wewnętrzne i służą one bardzo różnym celom:
· Wymiary zewnętrzne: Całkowity rozmiar obejmujący grubość skorupy, zatrzaski i uchwyt. Służy do obliczania miejsca do składowania, dopasowania pojazdu i objętości opakowania. Nie używaj tego do oceny, czy Twój sprzęt będzie pasował.
· Wymiary wewnętrzne: Długość, szerokość i wysokość w świetle wewnątrz walizki – rzeczywista powierzchnia użytkowa. Należy pamiętać, że jest to pomiar pustego przypadku. Jeśli dodajesz piankową wyściółkę, musisz odjąć grubość pianki od tej liczby.
Oto typowy przykład: masz instrument o długości 280 mm i patrzysz na obudowę o długości wewnętrznej 300 mm. Wygląda na wygodną szczelinę 20 mm. Ale jeśli dodasz 10 mm pianki z każdej strony, długość użyteczna spadnie dokładnie do 280 mm – w najlepszym razie ciasna i bardzo trudno wkładać i wyjmować sprzęt. Przy grubszej piance po prostu w ogóle się nie zmieści.
Zatem prawidłowy sposób doboru rozmiaru walizki jest następujący: najpierw oblicz całkowity rozmiar swojego sprzętu plus pianka, a następnie wybierz walizkę o pasujących wymiarach wewnętrznych. Nie pracuj wstecz od rozmiaru koperty.
Nie mierz tylko głównej części swojego urządzenia. Liczy się każda wystająca część. Jest to główny powód, dla którego sprzęt nie pasuje.
Aby uzyskać dokładny pomiar, wykonaj następujące cztery kroki:
① Zmierz maksymalne całkowite L×W×H głównego korpusu
Mierz w najszerszych, najwyższych i najdłuższych punktach, a nie tylko na płaskich powierzchniach. W przypadku urządzeń z uchwytami, radiatorami lub wystającymi obudowami należy zawsze mierzyć od najdalszego punktu.
② Dodaj wszystkie wystające elementy
Anteny, pokrętła, złącza, wtyczki, osłony kabli, osłony obiektywu, pokrętła regulacyjne… każda najmniejsza wystająca część zwiększa całkowitą powierzchnię. Zwłaszcza w przypadku sprzętu optycznego i RF korpus może być kompaktowy, ale porty i anteny mogą dodawać kilka centymetrów.
③ Zapewnij miejsce na akcesoria i kable
Bardzo niewiele osób nosi przy sobie samo urządzenie. Ładowarki, kable zasilające, kable do transmisji danych, zapasowe akumulatory, instrukcje obsługi, narzędzia specjalne – jeśli one również pasują do walizki, zaplanuj ich rozmieszczenie i dodaj ich wymiary. Zdecydowanie zalecamy podzieloną na przedziały wkładkę z oddzielnymi miejscami na jednostkę główną i akcesoria. Chroni Twój sprzęt i zapobiega uderzaniu luźnych części o główne urządzenie.
④ Pozostaw niewielką szczelinę do usunięcia
Nie dobieraj rozmiaru do ostatniego milimetra. Nawet w przypadku niestandardowej pianki zalecamy pozostawienie 2–3 mm prześwitu na całej długości, aby zapewnić dostęp palców. Jeśli będziesz często otwierać i zamykać etui, dodaj trochę więcej.

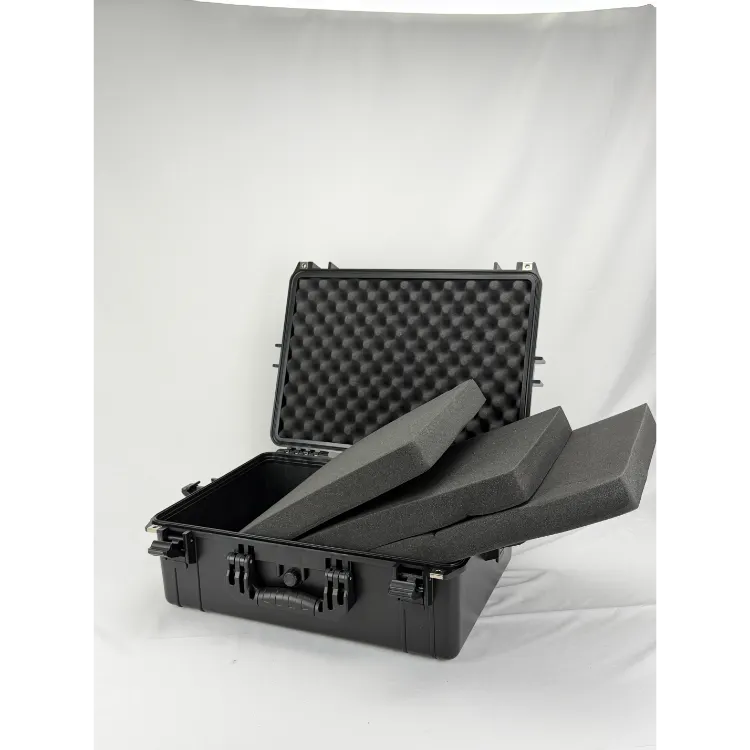

Pianka jest sercem ochrony, ale grubsza nie zawsze jest lepsza. Zbyt dużo pianki marnuje miejsce, zwiększa wagę i utrudnia usunięcie sprzętu. Za mało i nie uzyskasz potrzebnej amortyzacji.
W zależności od tego, jak delikatny jest Twój sprzęt i jak będzie transportowany, zastosuj poniższe wytyczne dotyczące grubości pianki jednostronnej (odległość sprzętu od wewnętrznej ścianki obudowy):
① Narzędzia ogólne i trwały osprzęt: 8–10 mm na stronę
Do narzędzi ręcznych, części metalowych i standardowych komponentów przemysłowych, które wytrzymują niewielkie uderzenia. Ta grubość zapobiega zadrapaniom i zadrapaniom bez marnowania miejsca.
② Instrumenty elektroniczne i standardowy sprzęt przemysłowy: 12–15 mm na stronę
Do przyrządów testowych, modułów sterujących, zasilaczy i standardowych kamer z płytkami drukowanymi i precyzyjnymi komponentami, które wymagają ochrony przed wibracjami transportowymi i okazjonalnymi upadkami. Jest to najczęściej podawana grubość. Pochłania większość typowych wstrząsów związanych z transportem i obsługą, zachowując jednocześnie wysoką wydajność przestrzenną.
③ Precyzyjna optyka i delikatny sprzęt o wysokiej wartości: 15–20 mm na stronę
Do lunet celowniczych, noktowizorów, obiektywów kamer, czujników, wyrobów szklanych i przyrządów testowych o wysokiej dokładności – delikatnych przedmiotów, których naprawy są wysokie. Ta grubość radzi sobie z trudniejszym transportem i przypadkowymi upadkami. Delikatne obszary można również miejscowo wzmocnić dodatkową pianką, na przykład grubszą osłoną wokół elementu soczewki.
Prosty wzór obliczeniowy: Wymagana długość obudowy wewnętrznej = maksymalna długość wyposażenia + 2 × grubość pianki jednostronnej. Ten sam wzór dotyczy szerokości i wysokości.
Ważna uwaga: Są to grubości jednostronne – odległość od jednej strony sprzętu do ścianki obudowy, a nie całkowita pianka po obu stronach. Jest to bardzo częsty błąd w obliczeniach, który prowadzi do zakupu za małego etui.
Obydwa są piankowymi wkładkami, ale poziom ochrony i wrażenia użytkownika to zupełnie inne światy.

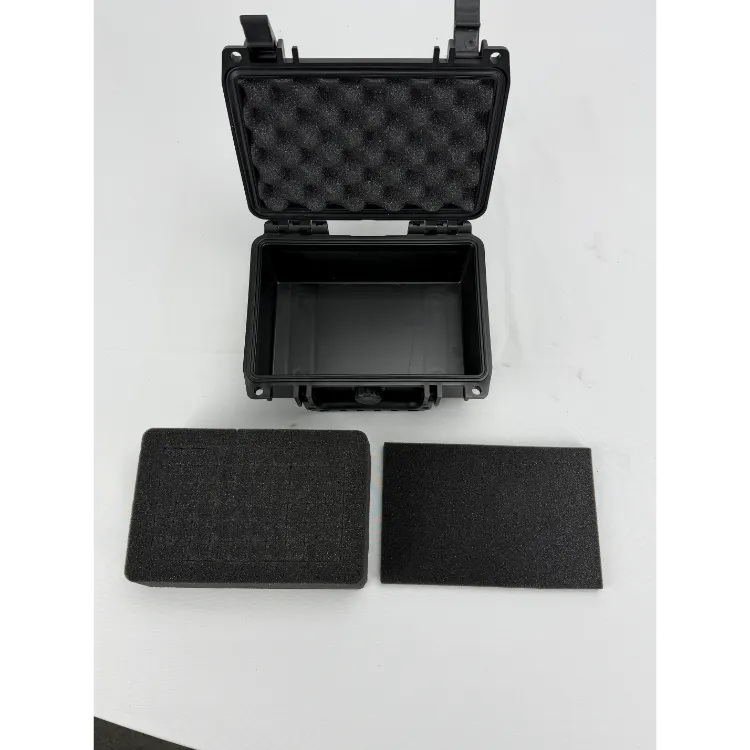

Standardowa pianka pick-and-pluck
Niski koszt i szybka dostawa. Nadaje się do sprzętu o regularnym kształcie i niskich wymaganiach ochronnych. Ale wady są oczywiste: nierówne wycięcia, słabe dopasowanie, sprzęt ma tendencję do przesuwania się, a narożniki i wystające części nie są objęte ukierunkowaną ochroną. Jest mniej przegródek, więc akcesoria mogą uderzać o jednostkę główną.

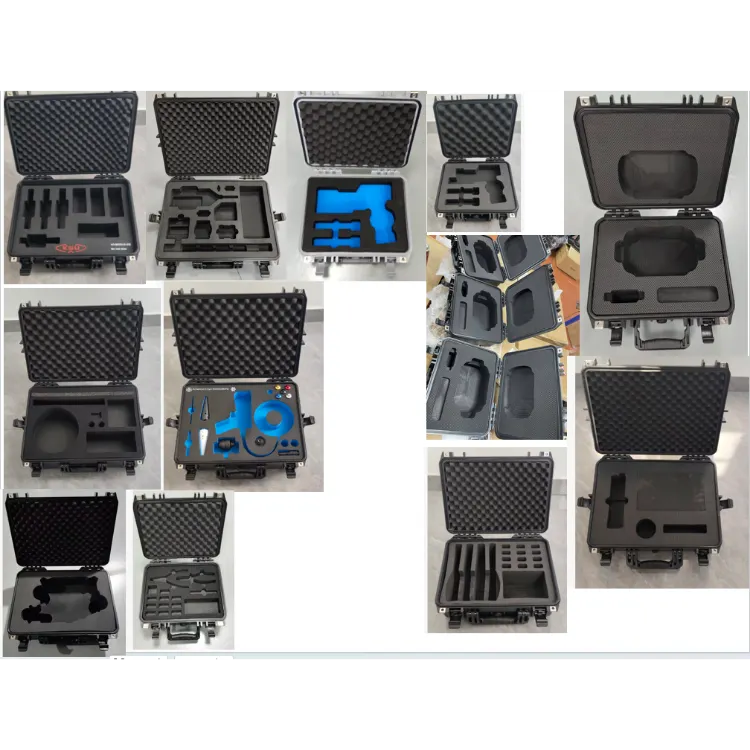

Niestandardowa wkładka EVA wykonana maszynowo CNC
Przytnij dokładnie do kształtu 3D swojego sprzętu. Twój sprzęt wskoczy na swoje miejsce – bez zmiany biegów, bez tarcia i bez uderzeń. To prawdziwa, szyta na miarę ochrona.
· Idealne dopasowanie: Dopasowuje się dokładnie do kształtu Twojego sprzętu, nawet zakrzywionych powierzchni i wystających złączy. Zero ruchu podczas transportu.
· Przegródki do przechowywania: Oddzielne, dedykowane gniazda na jednostkę główną, akcesoria, kable i narzędzia. Nic nie uderza w nic innego i wszystko jest łatwe do znalezienia.
· Ukierunkowana ochrona: Delikatne strefy można indywidualnie pogrubiać i fazować, co zapewnia znacznie lepszą ochronę niż pianka o jednolitej grubości.
· Długa żywotność: EVA o dużej gęstości jest odporna na rozdarcie, kruszenie i odkształcenie nawet przy wielokrotnym użyciu. Z biegiem czasu nie będzie luźny i miękki.
Kiedy wybrać liner niestandardowy?
· Twoje urządzenie ma nieregularny kształt lub wystające części
· Chronisz sprzęt o wysokiej wartości, delikatny i precyzyjny
· Należy przenosić jednostkę główną i wiele akcesoriów
· Transport na duże odległości, w warunkach trudnych lub charakteryzujący się wysokimi wibracjami
Błąd 1: Większa walizka jest zawsze bezpieczniejsza
Wiele osób uważa, że jeśli kupią większe, nie mogą się pomylić. Jeśli jednak walizka jest za duża, a pianka nie utrzymuje sprzętu bezpiecznie, sprzęt ślizga się i podskakuje w środku podczas transportu – co w rzeczywistości może spowodować większe uszkodzenie. Prawdziwą ochronę zapewnia odpowiedni rozmiar i właściwie dopasowana wyściółka.
Błąd 2: Grubsza pianka jest zawsze lepsza
Amortyzacja nie skaluje się liniowo wraz z grubością. Po przekroczeniu pewnego punktu dodanie większej ilości pianki po prostu marnuje miejsce, nie poprawiając znacząco ochrony. Utrudnia to również wyjmowanie sprzętu i sprawia, że walizka jest cięższa.
Błąd 3: Patrzę tylko na ocenę IP
Stopień ochrony IP67 gwarantuje jedynie odporność na wodę i kurz, a nie ochronę przed wstrząsami i uderzeniami. Wiele osób zakłada, że IP67 oznacza pełną ochronę, ale okazuje się, że ich sprzęt przetrwał działanie wody, ale pękł pod wpływem pojedynczego upadku. Obudowa była w porządku – sprzęt w środku nie miał żadnej amortyzacji. Wodoodporność i ochrona przed wstrząsami to dwie różne rzeczy.
Jeśli kupujesz etui ochronne po raz pierwszy, wykonaj następujący proces:
1. Zrób listę: Zapisz każdy element wyposażenia, akcesoria i kable, które znajdą się w środku. Nie zostawiaj niczego.
2. Wykonaj pomiary: Zmierz maksymalne wymiary zewnętrzne każdego przedmiotu i zanotuj największe wartości.
3. Wybierz poziom ochrony: Wybierz stopień ochrony IP, którego potrzebujesz w zależności od środowiska operacyjnego.
4. Oblicz wymagany rozmiar wewnętrzny: Zdecyduj o grubości pianki w oparciu o kruchość sprzętu, a następnie oblicz minimalne wymiary wewnętrzne obudowy.
5. Wybierz rozmiar etui: Wybierz najbliższy standardowy rozmiar etui. Jeśli żaden standardowy rozmiar nie działa, rozważ wykonanie niestandardowego przypadku.
6. Wybierz swoją wyściółkę: Zdecyduj pomiędzy zwykłą pianką lub niestandardową pianką CNC EVA, w oparciu o wartość i kruchość sprzętu.
Etui ochronne wyglądają prosto, ale szczegóły mają znaczenie. Kilka milimetrów różnicy w rozmiarze lub grubości pianki może całkowicie zmienić skuteczność ochrony Twojego sprzętu.
Jeśli nie masz pewności, jakiego rozmiaru obudowy potrzebujesz, jaką ilość pianki wybrać lub jakie rozwiązanie wkładki będzie odpowiednie dla Twojego sprzętu, prześlij nam swoje wymiary, zastosowanie i warunki pracy. Jako producent z ponad 10-letnim doświadczeniem w produkcji pokrowców ochronnych, WEISHUO może dopasować dla Ciebie najlepsze standardowe rozwiązanie lub zaprojektować w pełni niestandardowe etui z wyściółką EVA dokładnie dopasowane do Twojego sprzętu. Pomożemy Ci znaleźć rozwiązanie, które faktycznie ochroni Twój sprzęt.
