Precyzyjne formy do elementów konstrukcyjnych drobnego sprzętu AGD

Wyjątkowe doświadczenie małych urządzeń wynika nie tylko z eleganckiej estetyki, ale także z wydajnej, cichej i niezawodnej współpracy tysięcy wewnętrznych precyzyjnych elementów konstrukcyjnych. Minimalny luz przekładni, precyzyjna siła zatrzasku lub najwyższa gładkość kanału powietrznego bezpośrednio decydują o mocy produktu, poziomie hałasu, żywotności i doświadczeniu użytkownika. Te wymagania dotyczące precyzji na poziomie milimetrów, a nawet mikrometrów stawiają wyzwania produkcyjne do granic możliwości.

Wykorzystując najnowocześniejszą wiedzę specjalistyczną w zakresie precyzyjnych form komponentów samochodowych, Ningbo Weishuo wnosi swoje nieustanne dążenie do „mikroskopijnej precyzji” i „niezawodności funkcjonalnej” w sektorze form do małych urządzeń. Rozumiemy, że niewielki błysk może powodować hałas przekładni, a odkształcenie o wartości 0,01 mm może spowodować, że połączenie zatrzaskowe nie będzie działać. Tym samym dostarczane przez nas formy są mistrzami mikroskopijnej rzeczywistości. Wykorzystując najnowocześniejszy sprzęt do obróbki i technologię symulacji, tworzymy doskonałe mikrowgłębienia w najmniejszych wymiarach, zapewniając, że ta doskonałość przetrwa miliony cykli. Wybór nas oznacza wybór zaufanego, precyzyjnego fundamentu dla podstawowej funkcjonalności Twojego produktu i trwałej jakości.

Podstawowe cechy techniczne: Zaprojektowane z myślą o precyzji i trwałości

Formowanie mikrostruktury z gwarancją zerowej defektów
Wyzwanie: Elementy małych urządzeń często wyposażone są w mikroprzekładnie o szerokości zębów poniżej 0,5 mm, cienkie ścianki o bardzo wysokim współczynniku kształtu i precyzyjne ramiona niewidoczne gołym okiem – podatne na krótkie strzały, koncentrację naprężeń lub błyski.
Rozwiązanie: Aby sprostać wyzwaniom związanym z formowaniem w mikroskali, koncentrujemy się na precyzyjnej kontroli i systematycznej optymalizacji od projektu formy po parametry procesu. W przypadku form udoskonalamy konstrukcje prowadnic i zasuw, aby zapewnić płynny i synchroniczny przepływ stopu do każdego najmniejszego profilu zęba i narożnika. Precyzyjne formy elementów konstrukcyjnych do systemu kontroli temperatury małych urządzeń gospodarstwa domowego umożliwiają zróżnicowane lokalne zarządzanie temperaturą, promując zrównoważone chłodzenie w celu zminimalizowania naprężeń i odkształceń. Na poziomie procesu optymalną równowagę pomiędzy dużą prędkością wtrysku a ciśnieniem osiągamy poprzez skrupulatne dostrojenie. W połączeniu z wielostopniowymi strategiami docisku zapewnia to pełne wypełnienie mikrostruktur, zapobiegając jednocześnie tworzeniu się wypływek. Podstawowym celem jest zagwarantowanie stabilnego, spójnego i wolnego od defektów odwzorowania tych mikroskopijnych precyzyjnych cech w każdym cyklu wtrysku, kładąc solidny fundament pod niezawodny montaż i cichą pracę małych urządzeń.

Bardzo wysoka stabilność wymiarowa i kontrola konsystencji

Wyzwanie: Nowoczesne elementy konstrukcyjne często wymagają adaptacji do różnych tworzyw konstrukcyjnych (np. ABS, PC, PA, PPS), których stopień skurczu waha się znacznie od kilku dziesiątych procent do kilku procent. W formach wielogniazdowych złożoność skurczu materiału jest jeszcze większa, co łatwo prowadzi do wahań wymiarów, masy, a nawet właściwości mechanicznych pomiędzy wnękami. Zagraża to bezpośrednio spójności produkcji masowej i wymienności montażu.
 Rozwiązanie: Pokonujemy to wyzwanie, ustanawiając predykcyjny i oparty na współpracy system kontroli oparty na właściwościach materiałów. Po pierwsze, na wczesnych etapach projektowania formy symulujemy i analizujemy różne materiały, korzystając z obszernej bazy danych właściwości materiałów i modeli skurczu. W oparciu o tę analizę wdrażamy zróżnicowane konstrukcje z kompensacją wstępną i zrównoważone dla systemu wlewowego (np. gorących kanałów), kanałów chłodzących i wymiarów wnęki, przeciwdziałając wahaniom skurczu materiału u źródła. Podczas produkcji wykorzystujemy wysoce czułe, wielostrefowe systemy kontroli temperatury i systemy wtrysku w zamkniętej pętli, aby niezależnie dostroić procesy napełniania i utrzymywania ciśnienia dla każdej wnęki. Zapewnia to, że stop podlega identycznym warunkom w każdej wnęce. Wreszcie, poprzez kompleksowe cyfrowe monitorowanie procesu i zarządzanie masą części od pierwszej części do masowej produkcji, gwarantujemy, że każdy komponent wyprodukowany w formie wielogniazdowej spełnia te same rygorystyczne standardy niezależnie od użytego materiału, osiągając prawdziwe zerowe różnice w wydajności i wymiarach.

Zoptymalizowana konstrukcja zapewniająca wysoką wydajność i zautomatyzowaną produkcję
Wyzwanie: Duże zapotrzebowanie na komponenty małych urządzeń wymaga form o wyjątkowej wydajności produkcyjnej i kompatybilności z automatyzacją.
Rozwiązanie: Projektuj formy piętrowe z konfiguracją 1 gniazda na 2, 1 gniazda na 4 lub nawet z większą liczbą gniazd, aby zmaksymalizować wydajność na cykl wtrysku. Zintegruj systemy przycinania bramek w formie, automatycznego wykrywania i sortowania, aby umożliwić w pełni zautomatyzowaną produkcję.
Zoptymalizowane systemy prowadnic i wyrzutników do automatycznego usuwania części zapewniają stabilność cyklu produkcyjnego.

Typowe części zastosowań i porównanie wartości

Nasz proces serwisowy: elastyczny, precyzyjny, w pełni oparty na współpracy

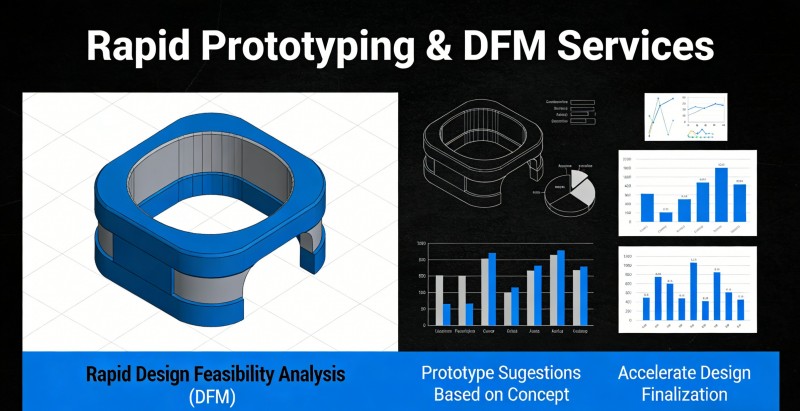

1. Szybkie prototypowanie i DFM: Zapewniamy szybką analizę wykonalności projektu (DFM) i zalecenia dotyczące prototypowania w oparciu o Twoją koncepcję, aby przyspieszyć finalizację projektu.

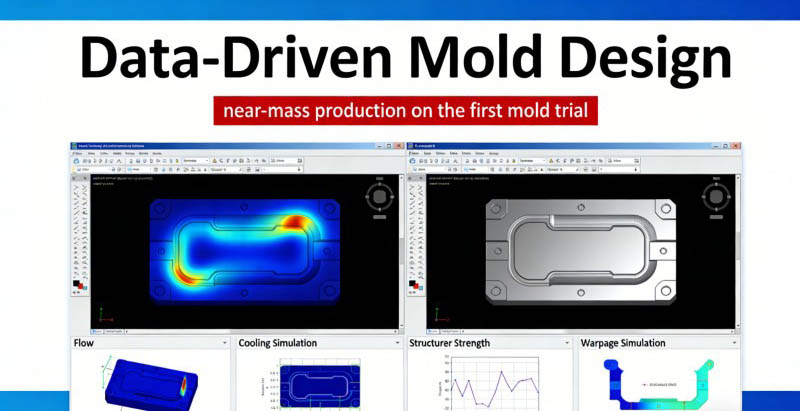

2. Projektowanie form w oparciu o dane: wykorzystanie profesjonalnego oprogramowania do pełnego projektowania 3D, z dogłębną symulacją przepływu, chłodzenia, wytrzymałości konstrukcyjnej i wypaczenia, aby osiągnąć „jakość bliską produkcji przy pierwszej próbie formy”.
3. Precyzyjna obróbka na poziomie mikrona: Wykorzystując precyzyjny sprzęt w warsztatach z kontrolowaną temperaturą, zapewniamy krytyczne tolerancje wymiarowe w granicach ± ​​0,02 mm.

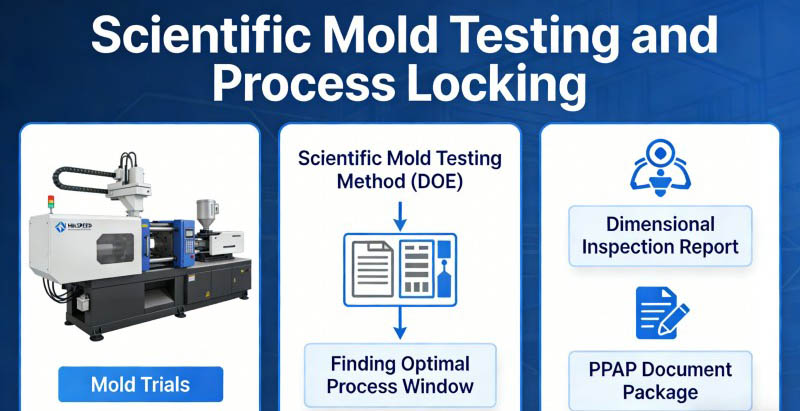

4. Naukowe próby formowania i blokowanie procesu: Przeprowadź próbne formowanie na naszych szybkich, precyzyjnych wtryskarkach. Wykorzystaj projekt eksperymentów (DOE) do identyfikacji optymalnych okien procesów, dostarczając kompleksowe raporty z kontroli wymiarowej i pakiety dokumentacji PPAP.
5. Wsparcie produkcji i ciągła optymalizacja: Zapewniamy wsparcie w zakresie produkcji masowej na miejscu i przeprowadzamy ciągłą optymalizację w oparciu o dane produkcyjne, oferując zalecenia inżynieryjne dotyczące ulepszeń produktów i redukcji kosztów.

Często zadawane pytania (FAQ)

P1: Jakie specjalne środki zaradcze stosują wasze formy w przypadku materiałów wzmocnionych włóknem szklanym (np. PBT + 30% GF) powszechnie stosowanych w małych urządzeniach?
A1: To nasza specjalność. W przypadku materiałów o dużej zawartości włókna szklanego, charakteryzujących się wysokim zużyciem i skurczem anizotropowym, stosujemy łączoną strategię: 1) Środki zaradcze zwiększające odporność na zużycie: Jak wspomniano, stosowanie najwyższej jakości stali i powłok odpornych na zużycie; 2) Środki przeciwdziałające korozji: wykorzystanie odpornej na korozję stali nierdzewnej lub powłok odpornych na substancje kwaśne powstające w wyniku hydrolizy włókna szklanego; 3) Kontrola skurczu: Precyzyjna analiza przepływu formy i kontrola temperatury formy, w połączeniu z technologią sekwencyjnych zaworów gorących kanałów, aby kierować orientacją włókien, skutecznie zarządzają deformacją wypaczeń.

P2: Nasz nowy produkt wymaga wielu precyzyjnych elementów konstrukcyjnych. Czy możecie zapewnić rozwiązanie „wieloczęściowej formy rodzinnej”?
Odpowiedź 2: Tak, jest to powszechny i ​​wydajny model, którego używamy w przypadku klientów z małymi urządzeniami. „Forma rodzinna” odnosi się do wytwarzania wielu odrębnych części wykonanych z tego samego materiału dla tego samego produktu w ramach jednej formy. Dzięki precyzyjnemu wyważeniu prowadnic i projektowaniu chłodzenia zapewniamy, że wszystkie części o różnych kształtach w oddzielnych wnękach spełniają odpowiednie standardy jakości. To znacznie zmniejsza inwestycję w każdą formę i zwiększa wydajność produkcji i montażu.

P3: Jaki jest typowy cykl dostawy formy? Iteracje naszych produktów są szybkie.
A3: W przypadku małych precyzyjnych form wielogniazdowych nasz standardowy cykl dostaw (od zamrożenia projektu do formy próbnej T1) wynosi 8-12 tygodni. Opracowaliśmy przepływ pracy w ramach projektu umożliwiający szybkie reagowanie, dostosowany do branży małego sprzętu AGD, wykorzystujący standardowe moduły i współbieżną inżynierię w celu skrócenia terminów. W przypadku pilnych potrzeb możemy aktywować kanały przyspieszone, aby w pełni dostosować się do harmonogramu wprowadzenia produktu na rynek.

P4: Czy poza formami Weishuo może zapewnić produkcję form wtryskowych i obróbkę wtórną (np. zgrzewanie ultradźwiękowe) części?
A4: Tak, oferujemy kompleksowe rozwiązanie „pod klucz” w zakresie „form + produktów”. W naszym zakładzie znajdują się szybkie, precyzyjne wtryskarki o masie od 60 do 350 ton, specjalnie dostosowane do komponentów małych urządzeń, uzupełnione pomieszczeniem czystym. Integrujemy również typowe procesy wtórne, takie jak zgrzewanie ultradźwiękowe, grawerowanie laserowe i wkręcanie. Umożliwia to kompleksową dostawę od surowego pelletu do gotowych zespołów, zapewniając kontrolę jakości i upraszczając zarządzanie łańcuchem dostaw.
