W dziedzinie form precyzyjnych systemów sterowania gorącymi kanałami tradycyjne kanały zimne przypominają niekontrolowane rzeki – nieuchronnie generując złom, straty energii i wahania jakości. Z kolei systemy gorących kanałów reprezentują precyzyjną sztukę „rzeźbienia w płynie” – zapewniającą, że stopione tworzywo sztuczne pozostaje w optymalnym stanie, zanim dotrze do gniazda formy. Ta podstawowa technologia umożliwia brak odpadów, krótkie cykle i wysoką jakość produkcji. Jednakże istota wyjątkowej formy gorącokanałowej leży nie tylko w jej komponentach, ale także w głębokim zrozumieniu, projektowaniu, integracji i możliwościach sterowania systemu gorącokanałowego.
Ningbo Weishuo podnosi technologię gorących kanałów do poziomu strategicznego. Nie jesteśmy jedynie twórcami form, ale inżynierami i menedżerami zachowań płynięcia tworzyw sztucznych. Dzięki głębokiej współpracy z wiodącymi na świecie markami gorących kanałów i wykorzystaniu naszych solidnych, wewnętrznych możliwości analizy przepływu formy (CAE), zapewniamy dostosowany projekt i integrację systemów. Zależy nam na przekształceniu każdej formy gorącokanałowej w stabilną, wydajną i inteligentną „mikrofabrykę chemiczną”, zapewniającą niemal idealną wydajność produktu od pierwszego wtrysku do setek tysięcy wtrysków.
1. Wielostrefowa, niezależna, precyzyjna technologia kontroli temperatury
Wyzwanie: złożone produkty o znacznych różnicach w grubości ścianek w różnych strefach wymagają wyraźnej kompensacji temperatury skurczu; Materiały termoczułe (np. PC, PMMA) wykazują wyjątkową wrażliwość na wahania temperatury.
Rozwiązanie: Wdrożyć systemy „niezależnej kontroli temperatury każdej dyszy” lub nawet „wielosegmentowej kontroli temperatury dyszy”. Wykorzystaj szybko reagujące i stabilne cewki grzejne i termopary w połączeniu z algorytmami adaptacyjnymi PID, aby ściśle kontrolować wahania temperatury w każdym punkcie kontrolnym w zakresie ± 0,5°C, zapewniając podstawowe zapewnienie środowiska termicznego dla wysokiej jakości formowania.
2. Dynamiczny system kontroli ciśnienia i sekwencji
Wyzwanie: Nierówne wypełnianie gniazd w formach wielogniazdowych lub produkty wymagające określonych sekwencji napełniania w celu wyeliminowania linii spawów i zapewnienia wytrzymałości.

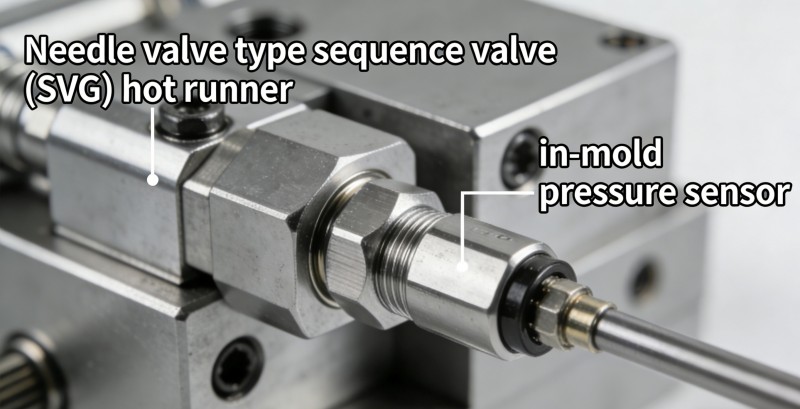

Rozwiązanie: Zintegruj „gorące kanały z sekwencyjnym zaworem zasuwowym (SVG)” z „czujnikami ciśnienia w formie”. Programowo kontroluj sekwencję otwierania i skok każdego zaworu, aby aktywnie kierować ścieżkami przepływu stopu. W połączeniu ze sprzężeniem zwrotnym ciśnienia w komorze w czasie rzeczywistym w celu dostosowania parametrów wtrysku, uzyskuje się prawdziwe naukowe formowanie.
Wyzwanie: Niewłaściwa konstrukcja prowadnicy powoduje przegrzanie/degradację tworzywa sztucznego (żółte linie, czarne plamy) lub nadmierną utratę ciśnienia napełniania.
Rozwiązanie: Na podstawie analizy przepływu formy przeprowadzić optymalizację reologiczną średnicy wlewu, kątów przejścia i otworu dyszy. Zapewniają gładkie ścianki rynny, kontrolowane nagrzewanie ścinające i zminimalizowane opory przepływu. W przypadku materiałów podatnych na degradację należy stosować specjalistyczne dysze z dużymi otworami i małymi kątami stożka.
Wyzwanie: Awarie systemów gorących kanałów (np. uszkodzenie grzejnika, awaria termopary) są trudne do przewidzenia i często prowadzą do złomowania partii.
Rozwiązanie: Zintegruj moduł monitorowania stanu systemu gorących kanałów z formą, umożliwiając monitorowanie w czasie rzeczywistym prądu, rezystancji, mocy i stanu izolacji uziemienia dla każdego obwodu. Dane są przesyłane do systemu MES za pośrednictwem interfejsu Przemysłowego Internetu Rzeczy (IIoT), umożliwiając konserwację predykcyjną. Wczesne ostrzeżenia są wysyłane jeszcze przed wystąpieniem awarii, co eliminuje nieplanowane przestoje.
| Wymiar porównawczy | Tradycyjne formy zimnokanałowe | Precyzyjne formy kontrolne Ningbo Weishuo z gorącymi kanałami | Podstawowa wartość stworzona dla klientów |
| Zużycie materiałów i energii | Generuje 15%-40% złomu wlewowego wymagającego recyklingu i przemiału, przy dużym zużyciu energii. | Prawie zero złomu, bezpośrednio oszczędzając materiały pierwotne, jednocześnie redukując koszty energii i pracy. | Znacząco obniża jednostkowy koszt materiałów, wspierając ekologiczną produkcję i cele zrównoważonego rozwoju. |
| Cykl formowania | Cykl formowania Długi czas chłodzenia (wymaga kanałów chłodzących), duży skok otwierania/zamykania formy. | Czas cyklu skrócony o 15%-30%, brak wyrzucania wlewu, co umożliwia ciągłą produkcję z dużą prędkością | Zwiększa wydajność i wykorzystanie sprzętu, przyspiesza zwrot z inwestycji i poprawia czas reakcji na zamówienia |
| Jakość produktu | Podatny na ślady po bramkach i linie przepływu, znaczne wahania konsystencji w produktach wielogniazdowych. | Estetyczny wygląd bramy (brak śladów lub minimalne ślady), niskie naprężenia wewnętrzne, doskonała stabilność wymiarowa i spójność. | Poprawia jakość produktu i współczynnik wydajności, spełnia najbardziej rygorystyczne wymagania dotyczące wyglądu i wydajności, zmniejsza skargi klientów. |
| Zautomatyzowana produkcja | Wymaga przenoszenia materiału prowadnicy, może kolidować z ramionami robotów, duża złożoność automatyzacji. | Bezproblemowo integruje się z w pełni zautomatyzowanymi liniami produkcyjnymi, utrzymuje czyste środowisko produkcyjne, umożliwia produkcję „bezzałogową”. | Upraszcza procesy produkcyjne, zwiększa możliwości inteligentnej produkcji i zmniejsza ogólne koszty zarządzania. |
Precyzyjna elektronika i złącza: produkty wielopinowe o drobnej podziałce, wymagające zerowego wypływu i minimalnych naprężeń podczas formowania.
Komponenty optyczne i oświetleniowe: soczewki, światłowody itp., które nie wymagają śladów przepływu, zmarszczek, bardzo wysokiej przepuszczalności światła i dokładności wymiarowej.
Wyroby medyczne i opakowaniowe: Pojemniki cienkościenne, probówki itp. wymagające sterylności, braku zanieczyszczeń, dużej wytrzymałości i wrażliwości na naprężenia szczątkowe.
Komponenty estetyczne klasy premium: wnętrza samochodów, panele urządzeń itp., wymagające powierzchni klasy A, pozbawionych linii spawów, śladów wgłębień lub jakichkolwiek wad.
5. Nasz proces serwisowy: od analizy termicznej do stabilnej produkcji masowej

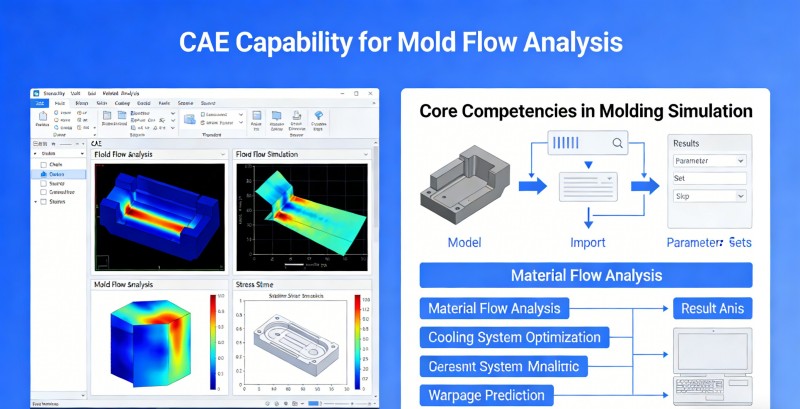

1. Dogłębna analiza przepływu formy (CAE): Przed zaprojektowaniem formy należy przeprowadzić kompleksowe symulacje systemów gorących kanałów, aby przewidzieć napełnianie, ciśnienie utrzymywania, chłodzenie, wypaczenie i ciepło ścinające, optymalizując układ i wymiary dyszy.
2. Wybór systemu i projekt niestandardowy: W oparciu o wyniki analizy i charakterystykę produktu wybierz lub dostosuj najbardziej odpowiednią markę i model gorącego kanału (zawór kołkowy/otwarty, duża dysza/mikrodysza).
3. Zintegrowane projektowanie i precyzyjna obróbka: Skupiając się na systemie gorących kanałów, wykonujemy holistyczny projekt formy, integrując strukturę, chłodzenie i odpowietrzanie, zapewniając wysokie tolerancje montażu podczas obróbki.
4. Równoważenie termiczne i optymalizacja procesu na miejscu: Specjaliści od gorących kanałów współpracują z inżynierami zajmującymi się formowaniem wtryskowym w celu dokładnego dostrojenia na miejscu temperatury, ciśnienia i czasu w celu ustalenia optymalnego okna procesu.
5. Długoterminowe wsparcie techniczne i usługi w zakresie danych: Zapewnianie wskazówek dotyczących bieżącej konserwacji i rozwiązywania problemów w przypadku systemów gorącokanałowych, wraz z raportami o krytycznych danych procesowych podczas produkcji.
P1: Formy gorącokanałowe wymagają wyższych inwestycji początkowych. Jak obliczyć ich zwrot z inwestycji (ROI)?
A1: Obliczenie ROI wymaga wszechstronnego rozważenia: 1) Oszczędności materiałowe: Roczna redukcja kosztów surowców; 2) Wzrost wydajności: Dodatkowa wydajność wynikająca ze skrócenia czasów cykli; 3) Poprawa wydajności: Oszczędności wynikające ze zmniejszenia ilości złomu; 4) Oszczędności w obróbce końcowej: Wyeliminowane koszty pracy i energii związane z mieleniem i suszeniem materiału wlewowego. Zazwyczaj w przypadku produkcji na dużą skalę, kosztownych surowców lub produktów o rygorystycznych wymaganiach jakościowych dodatkowa inwestycja w formy gorącokanałowe może się zwrócić w ciągu 6–18 miesięcy. Możemy dostarczyć szczegółowy model analizy ROI.
P2: Czy systemy gorących kanałów są bardziej podatne na wycieki (kapanie) lub zatykanie?
Odpowiedź 2: Ryzyko jest wyjątkowo niskie dzięki precyzyjnemu projektowaniu i kontroli. Wycieki wynikają przede wszystkim z niewystarczającej dokładności dopasowania dyszy do formy lub niestabilności temperatury, którą rozwiązujemy poprzez precyzyjną obróbkę i kontrolę temperatury w pętli zamkniętej. Zatykanie często wynika z niewłaściwych ustawień temperatury, powodujących degradację materiału lub nieprawidłowe procedury wyłączania. Ustanawiamy standardowe procedury operacyjne dotyczące uruchamiania, wyłączania i zmiany materiału i zalecamy stosowanie dedykowanych środków do czyszczenia gorących kanałów do regularnej konserwacji, aby zapewnić długoterminowy przepływ systemu.
P3: Czy formy gorącokanałowe nadają się do produktów wymagających częstej zmiany koloru?
Odpowiedź 3: Tak, ale wymaga podejścia naukowego. Podczas częstych zmian koloru należy całkowicie usunąć pozostałości materiału z systemu gorących kanałów. Zalecamy przyjęcie konstrukcji „gorących kanałów o szybkiej zmianie koloru”, na przykład zastosowanie dysz typu torpeda z dużą możliwością zmiany koloru i optymalizację wykończenia powierzchni ścian kanałów. Dodatkowo zapewniamy sprawdzone, wydajne procedury zmiany koloru, aby zminimalizować czas zmiany i straty materiału.
P4: Z jakimi markami gorących kanałów współpracujecie głównie? Czy możesz dostosować naszą preferowaną markę do istniejącego sprzętu?
A4: Utrzymujemy stabilne partnerstwo z markami, w tym YUDO (Hot Tech). Możemy polecić najbardziej odpowiednią markę na podstawie wymagań produktu, budżetu i istniejących interfejsów sprzętowych. Jesteśmy również w pełni zdolni do integracji innych określonych systemów gorących kanałów, aby zapewnić bezproblemową kompatybilność formy z wyposażeniem fabrycznym.
