Uszkodzenia precyzyjnych instrumentów często powstają na etapie transportu – na etapie poza bezpośrednią kontrolą producenta – z powodu nieostrożnego obchodzenia się, nadmiernego układania w stosy, narażenia na deszcz i wibracji pojazdu. Aby zweryfikować działanie tych futerałów ochronnych w rzeczywistych scenariuszach, przeprowadziliśmy sześciomiesięczny test uzupełniający na precyzyjnych futerałach ochronnych.
Czas trwania testu: 6 kolejnych miesięcy
Scenariusze testowe: Transport międzylaboratoryjny, transport terenowy, transport kurierski i logistyczny, fracht lotniczy
Średnie obciążenie: 8–12 kg (symulacja masy typowego sprzętu, takiego jak spektrometry, oscyloskopy i kalibratory)
Standardy testowe: Na podstawie testu uderzenia swobodnego upadku ASTM D5276 i testu symulacyjnego transportu paczek ISTA 3A
Kluczowe wnioski: W ciągu sześciu miesięcy rzeczywistego użytkowania etui ochronne wytrzymało 27 upadków i uderzeń o różnej sile. Konstrukcja obudowy pozostała nienaruszona, a żadne z elementów wyposażenia wewnętrznego nie uległo uszkodzeniu. W jednym przypadku podczas transportu kurierskiego zewnętrzne pudło transportowe zostało w widoczny sposób uszkodzone, ale samo etui ochronne nosiło jedynie powierzchowne zadrapania, a wewnętrzne instrumenty działały normalnie.
| Przedmiot testowy | Warunki testu | Wyniki testu |
| Spadek na płaską powierzchnię z wysokości 1,2 metra | W pełni obciążony 12 kg, podłoga betonowa | Brak pęknięć w obudowie; zatrzaski otwierają się i zamykają normalnie |
| Spadek narożnika o 1,2 metra | W pełni obciążony 12 kg, powierzchnia betonowa | Drobne rysy na rogach; struktura nienaruszona |
| Spadek krawędzi o 1,2 metra | W pełni obciążony 12 kg, powierzchnia betonowa | Odkształcenie < 0,5 mm |
| Próba ciśnienia statycznego 75 kg | Ciągłe przez 24 godziny | Odkształcenie < 1 mm |
Interpretacja: Podczas testu skrzynia została swobodnie upuszczona z wysokości 1,2 metra (w przybliżeniu równej wysokości platformy ładunkowej pojazdu transportowego). Siła uderzenia przeniesiona na wyposażenie wewnętrzne została pochłonięta przez system amortyzacji w 87%. Oznacza to, że nawet jeśli podczas transportu nastąpi poważny upadek, precyzyjne instrumenty znajdujące się w walizce pozostaną bezpieczne.
| Przedmiot testowy | Warunki testu | Wyniki testu | Kryteria akceptacji |
| Test ochrony przed kurzem IP6X | Podciśnienie w komorze pyłowej, 8 godzin | Brak wnikania kurzu | Po otwarciu nie widać kurzu |
| Test wodoodporności IPX7 | Głębokość wody 1 metr, 30 minut | Wnętrze całkowicie suche | Po otwarciu nie widać w środku kropelek wody |
Interpretacja: IP67 oznacza całkowitą odporność na kurz i wytrzymuje zanurzenie w wodzie na głębokość 1 metra przez 30 minut bez wnikania wody. Ma to kluczowe znaczenie w przypadku precyzyjnych instrumentów, które muszą być transportowane w wilgotnym środowisku, na zewnątrz podczas deszczowej pogody lub w transporcie morskim – sprzęt wart setki tysięcy juanów może stać się całkowicie bezużyteczny w wyniku pojedynczego przypadkowego przedostania się wody.
"
"Zabraliśmy spektrometr do Qinghai na badania terenowe na wysokości ponad 3000 metrów, gdzie występowały ekstremalne wahania temperatury w dzień i w nocy oraz nierówne drogi. Obudowa WEISHUO działała niezawodnie przez cały czas podróży; kiedy otworzyliśmy sprzęt na miejscu, dane kalibracyjne wykazały zerowy dryft."
"Zapewniamy etui ochronne na precyzyjne instrumenty naszych klientów, które muszą wytrzymać wszelkiego rodzaju nieoczekiwane zdarzenia podczas transportu. WEISHUO pomogło nam dostosować układ wnętrza i na ponad 100 wysłanych jednostek nie otrzymaliśmy żadnych reklamacji. Zatrzaski obudowy wytrzymują częste otwieranie i zamykanie, a po ponad pół roku użytkowania pozostają niezawodne. "
| Element porównawczy | Standardowy futerał ochronny | Precyzyjne etui ochronne na instrumenty | Wpływ różnic na sprzęt |
| Struktura odporna na uderzenia | Prosta grubość ścianki, brak żeber wzmacniających | Wewnętrzna sieć szkieletowa żeber wzmacniających rozpraszających siłę uderzenia | Standardowe obudowy są podatne na pękanie pod wpływem miejscowego naprężenia; WEISHUO równomiernie rozprowadza naprężenia, poprawiając odporność na uderzenia o ponad 40% |
| Wewnętrzna amortyzacja | Ogólna pianka; sprzęt jest podatny na grzechotanie | Precyzyjnie wycinana CNC pianka EVA; sprzęt jest w pełni zabezpieczony | Sprzęt znajdujący się w standardowych obudowach zderza się ze sobą; WEISHUO zapewnia zero grzechotania i zero kolizji |
| System uszczelniający | Standardowa uszczelka gumowa | Szeroka silikonowa listwa uszczelniająca, odporna na temperaturę od -40°C do 90°C | Standardowe obudowy zawodzą z powodu hartowania w niskich temperaturach; WEISHUO zapewnia niezawodne uszczelnienie w każdych warunkach pogodowych |
| Żywotność zatrzasku | Standardowe zatrzaski plastikowe | Wzmocnione zatrzaski PP | Zamki standardowych skrzynek są podatne na łamanie przy częstym otwieraniu i zamykaniu; WEISHUO przeszło 20 000 testów cykli |
| Możliwości dostosowywania | Stałe rozmiary, bez dostosowywania | Kompleksowa personalizacja wszystkich wymiarów, kolorów i cięcia pianki | Sprzęt nie mieści się idealnie w standardowych obudowach; WEISHUO zapewnia dedykowaną przestrzeń dla każdego elementu wyposażenia |
Kluczowa różnica: Prawdziwej wytrzymałej ochrony nie osiąga się poprzez proste układanie materiałów, ale poprzez konstrukcję konstrukcyjną — całkowicie zamknięte uszczelki chronią przed kurzem i wilgocią, wbudowane zawiasy ze stali nierdzewnej wytrzymują wielokrotne otwieranie i zamykanie, a wielowarstwowy system amortyzacji równomiernie rozkłada naprężenia w każdym punkcie.
Zwykłe skrzynki narzędziowe lub walizki na kółkach stwarzają trzy główne zagrożenia podczas transportu precyzyjnych instrumentów:
Ryzyko 1: Wibracje powodują dryf kalibracji
Czujniki i elementy optyczne wewnątrz precyzyjnych instrumentów są niezwykle wrażliwe na wibracje. Pojedynczy gwałtowny wstrząs może spowodować przesunięcie danych kalibracyjnych i wymagać ponownej kalibracji — jest to proces czasochłonny i pracochłonny, który może jeszcze bardziej opóźnić postęp projektu.
Ryzyko 2: Uderzenie powoduje obrażenia fizyczne
Pęknięte ekrany, zdeformowane porty i przemieszczone elementy wewnętrzne – uszkodzenia te są często nieodwracalne i wiążą się z wysokimi kosztami naprawy.
Ryzyko 3: Wilgoć powodująca awarie obwodów
Przedostawanie się wilgoci może prowadzić do utleniania i zwarć na płytkach drukowanych, stwarzając niezwykle wysokie ryzyko – szczególnie podczas transportu morskiego lub operacji na zewnątrz w porze deszczowej.
Rozwiązanie WEISHUO: Dzięki wielowarstwowej kompozytowej strukturze amortyzującej (wewnętrzna warstwa pianki z pamięcią kształtu, pochłaniająca mikrowibracje + zewnętrzna warstwa pianki o dużej gęstości, odporna na znaczne wstrząsy) w połączeniu z całkowicie szczelną ochroną IP67 i wzmocnioną konstrukcją odporną na uderzenia, dokładnie eliminujemy zagrożenia transportowe w trzech wymiarach.
| Parametr Pozycja | Specyfikacja |
| Tworzywo | Plastik PP o wysokiej wytrzymałości (opcjonalnie modyfikacja antystatyczna/ognioodporna) |
| Ocena ochrony | IP67 |
| Odporność na uderzenia | Swobodny spadek z wysokości 1,2 m, tłumienie przyspieszenia wewnętrznego ≥87% |
| Zakres temperatur | -40 ℃ ~ 90 ℃ |
| Opcjonalne rozmiary | Obudowy do urządzeń przenośnych o przekątnej od 8 do 21 cali; Walizki na kółkach WS6001/6002/6003 |
| Rozwiązanie liniowe | Precyzyjnie wycinana CNC pianka EVA / regulowane przekładki / wielowarstwowa kompozytowa amortyzacja |
| Opcje dostosowywania | Kolor obudowy (karta kolorów PANTONE/RAL), sitodruk LOGO, otwór zewnętrzny, zawór równoważący ciśnienie |
Przyrządy optyczne: spektrometry, dalmierze laserowe, kamery termowizyjne, mikroskopy
Elektroniczne przyrządy pomiarowe: Oscyloskopy, analizatory widma, generatory sygnałów, kalibratory multimetrów.
Sprzęt badawczy: Defektoskopy ultradźwiękowe, Mierniki grubości powłok, Testery twardości, Analizatory drgań
Sprzęt medyczny: przenośne aparaty USG, aparaty EKG, defibrylatory, wentylatory
Instrumenty badawcze: rejestratory danych, monitory środowiska, sprzęt geodezyjny GPS
Sprzęt komunikacyjny: analizatory sieci, spawarki światłowodowe, testery sygnału
Testy w świecie rzeczywistym, poparte danymi:
Wszystkie dane dotyczące wydajności pochodzą z sześciu miesięcy testów w świecie rzeczywistym, a nie tylko pustych twierdzeń marketingowych
Bezpośrednio od producenta, z kontrolowaną jakością:
Prawie dziesięcioletnie doświadczenie w produkcji form precyzyjnych, certyfikat ISO 9001 + IATF 16949
Głęboka personalizacja, jedno rozwiązanie na urządzenie:
Wkładki wykonane na zamówienie, dostosowane specjalnie do Twojego sprzętu
Międzynarodowe certyfikaty, gwarancja eksportu:
Produkty są zgodne z międzynarodowymi standardami, takimi jak IP67 i MIL-STD-810H
Kompleksowa obsługa, bezproblemowe wsparcie posprzedażowe:
Pełne wsparcie procesu, od projektowania i prototypowania po masową produkcję i obsługę posprzedażną. Każdemu precyzyjnemu instrumentowi oferujemy własną „kapsułę bezpieczeństwa”.
P1: Czy precyzyjny futerał ochronny na instrument naprawdę chroni mój sprzęt przed uszkodzeniami wibracyjnymi podczas transportu?
A1: Tak. Pokrowiec posiada wielowarstwowy kompozytowy system amortyzacji. Warstwa wewnętrzna wykorzystuje piankę z pamięcią kształtu o małej gęstości, która pochłania mikrowibracje o wysokiej częstotliwości, podczas gdy warstwa zewnętrzna wykorzystuje piankę nośną o dużej gęstości, aby wytrzymać znaczne uderzenia. W naszych testach upadku z wysokości 1,2 m maksymalne przyspieszenie przekazywane do sprzętu wewnętrznego zostało zmniejszone o 87%, co oznacza, że czułe instrumenty docierają do użytkownika w nienaruszonym stanie.
P2: Skąd mam wiedzieć, czy mój konkretny instrument zmieści się w obudowie?

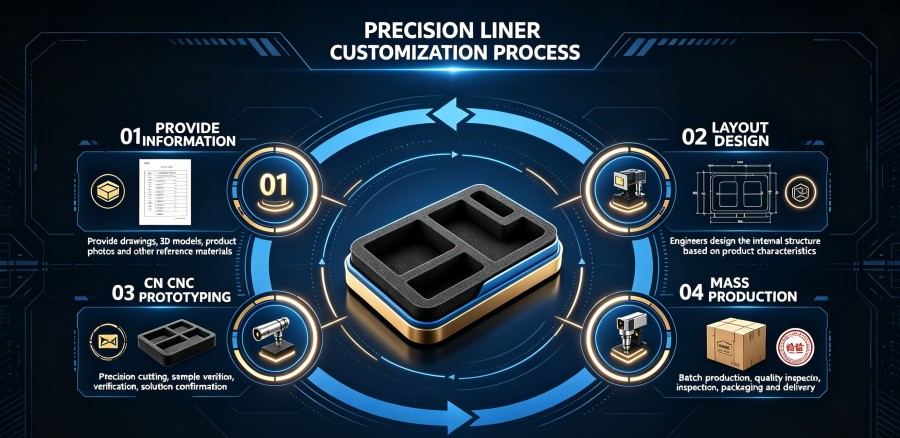

A2: Oferujemy niestandardową usługę wkładek piankowych. Po prostu podaj model 3D, wymiary swojego instrumentu lub nawet wyślij nam próbkę fizyczną, a nasi inżynierowie wycinają CNC piankę EVA o dużej gęstości, aby stworzyć idealnie dopasowaną komorę na Twój sprzęt. Możemy również zaprojektować układy wielowarstwowe, aby pomieścić razem instrumenty, sondy, kable i akcesoria.
P3: Czy obudowa zapewnia ochronę przed wyładowaniami elektrostatycznymi (ESD) wrażliwych instrumentów elektronicznych?
A3: Tak. Oferujemy opcję zabezpieczoną przed ESD dla naszych precyzyjnych obudów na instrumenty. Wewnętrzne materiały piankowe i samą obudowę można skonfigurować tak, aby posiadały właściwości antystatyczne (rezystancja powierzchniowa kontrolowana w zakresie 10⁶–10⁹ Ω), chroniąc wrażliwe płytki drukowane, czujniki i sprzęt kalibracyjny przed uszkodzeniami elektrostatycznymi podczas transportu lub przechowywania.
P4: Jaki zakres temperatur może wytrzymać precyzyjna obudowa instrumentu?
A4: Obudowa obsługuje szeroki zakres temperatur od -40°C do 90°C. Silikonowa uszczelka zachowuje swoją elastyczność w całym zakresie, zapewniając ochronę instrumentów niezależnie od tego, czy są transportowane przez mroźną tundrę, czy przechowywane w gorącym i wilgotnym środowisku.
P5: Czy możesz stworzyć niestandardową obudowę na sprzęt o nietypowym lub ponadwymiarowym kształcie?
Odpowiedź 5: Absolutnie. Specjalizujemy się w niestandardowych rozwiązaniach dla niestandardowych urządzeń. Nasi inżynierowie zaprojektują dostosowany układ w oparciu o konkretne kontury Twojego sprzętu i wymagania dotyczące ochrony. Zapewniamy kompleksowe wsparcie, począwszy od pojedynczej próbki prototypu po produkcję wielkoseryjną. Skontaktuj się z nami, podając szczegóły swojego sprzętu, a my przedstawimy propozycję w ciągu 24 godzin.
